3D可视化智慧变电站不同三维建模方法有什么区别?

　　随着信息化技术的快速发展， 数字化电网、智能电网和泛在电力物联网的概念先后提出。变电站作为电力系统的主要组成部分，其日常检测与维护的有效性和电力系统安全运行密切相关。智慧变电站物联网三维模型能够直观生动地表达站内设备设施三维空间位置和设备内部结构，因此在3D可视化变电站三维设计、智慧变电站智能运检管控、智慧变电站仿真培训等方面得到越来越广泛应用。商迪3D将结合实际工程的开展情况，从多个方面对3D可视化变电站三维建模方式进行比较。

3D可视化变电站三维建模方式

　　目前3D可视化变电工程中应用的三维建模手段主要有几何实体3D建模、参数化3D建模、地面激光扫描3D建模，具体情况如下：

　　1、几何实体3D建模

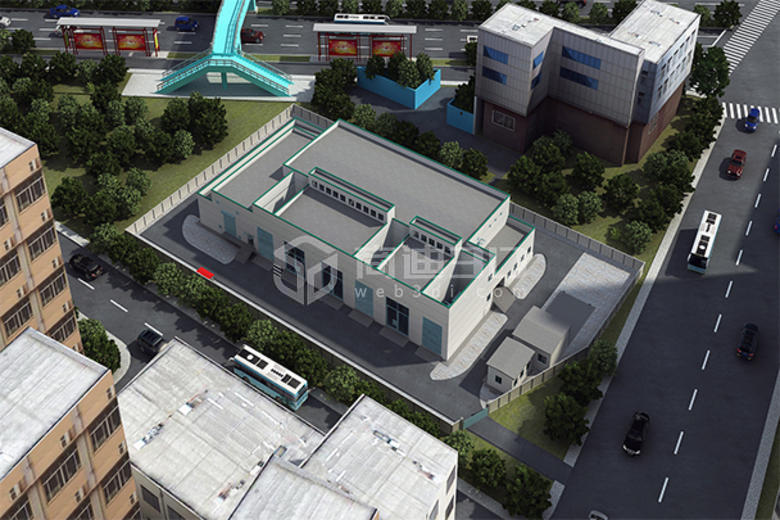

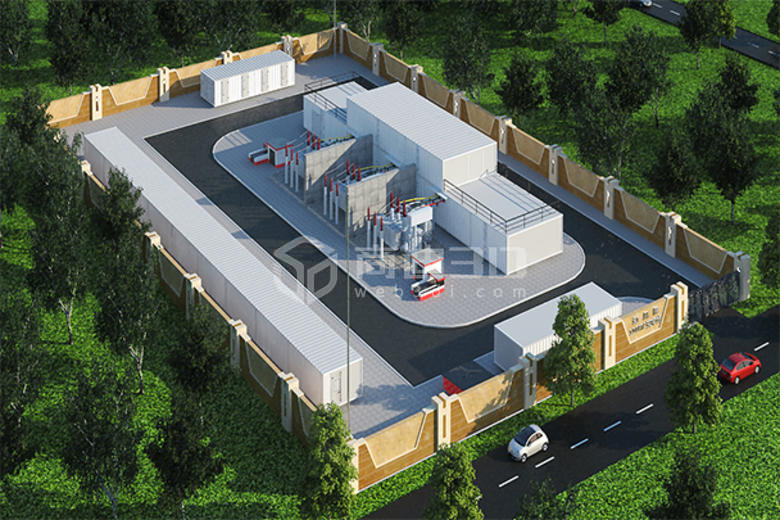

　　3D可视化几何实体3D建模是以工程竣工图设计图纸、设备照片为依据，按照图纸尺寸及型号等信息1:1 构建变电站数字化三维模型。数字化3D建模主要利用商业化三维软件 MicroStation、3DMax、AutoCAD 以及 SolidWorks 等。智慧变电站三维数字模型主要应用于设计交底、施工组织设计、现场施工进度模拟以及物资管理。三维可视化场景接入现场的视频信号、人员定位传感器以及其他物联网设备信息后，能快速构建智慧工地指挥大厅。

　　2、参数化3D建模

　　参数化3D建模是用一组几何约束和一组参数来约束图形的几何元素之间的关系和尺寸，不同的参数值驱动产生不同大小的、拓扑关系不变的几何图形，通过调整三维建模参数来修改和控制图形几何形状的一种3D建模方法。

　　3、地面激光扫描三维建模

　　地面激光扫描三维建模利用移动三维激光扫描仪等设备对变电站设备设施建构筑物进行激光扫描，采集物体表面的三维空间位置信息和纹理信息，然后利用 Cyclone、 Kubit 以及 PointCloud 等专业软件构建三维数字模型。

三维激光在数字智慧变电站中的优势

　　1、精度高。三维激光建模可快速地获取3D可视化变电站场景的周围的真实情况，利用高精度的点云制作高精度的三维数字模型数据，为智慧变电站后续设计改造分析提供精准的数据。

　　2、数据详细。可以在智慧变电站平台中精细化3D展示各个器件的信息及铭牌，三维激光建模实现设备器件的精细化管理。

　　3、安全性强。在现代测量中，往往要获取高温、高压、有毒或其他危险地区的测量数据，传统测量危险性大，且不方便。利用三维激光扫描技术可以非接触地进行测量，保障了测量人员的安全。

　　4、应用范围广。三维数字化建模可用于智慧变电站的运维、管理及三维仿真培训等，而激光点云数据可用来智慧变电站电力巡线、塔杆倾斜度检查等方向应用。

　　随着输变电工程三维设计技术的推广应用，更多新建智慧变电站工程在设计过程中完成三维设计参数化建模，能够在工程验收时完成三维设计成果的交付，并逐渐的替代几何实体3D建模的方式。但对于未采用三维设计的工程，以及对于3D展示效果和细节要求更高的场合，几何实体3D建模方式依然是行之有效的三维建模方法。设计图纸与现场不可能都完全吻合，生产运行的环节中要掌握精确的真实的现场情况，地面激光扫描三维建模是最佳选择。
