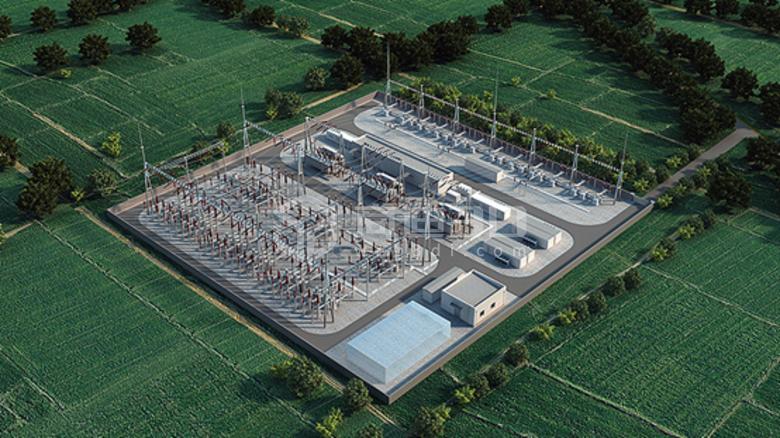

如何完成变电站三维可视化设计?变电站激光建模三维模型来助力!

　　变电站作为电力系统的主要组成部分，其日常检测与维护的有效性和电力系统安全运行密切相关。变电站三维模型能够直观生动地表达站内设备设施三维空间位置和设备内部结构，因此在变电站三维可视化设计得到越来越广泛应用。随着三维数字化的应用不断创新，在不影响设备正常运转的情况下，变电站激光建模能最大程度上保证人员安全的情况下获取精准的三维点云数据。商迪3D曾与某变电站合作，为其提供准确的激光点云数据及变电站三维模型数据，为该部门建立三维可视化平台提供基础模型数据。下面是商迪3D有关分享。

三维激光建模在数字变电站中的优势

　　1、精度高。三维激光扫描可快速地获取变电站场景的周围的真实情况，利用高精度的点云制作高精度的三维模型数据，变电站激光建模为后续设计改造分析提供精准的数据。

　　2、数据详细。三维激光建模可以在平台中精细化3D展示各个器件的信息及铭牌，实现设备器件的精细化管理。

　　3、安全性强。在现代测量中，往往要获取高温、高压、有毒或其他危险地区的测量数据，传统测量危险性大，且不方便。利用三维激光建模技术可以非接触地进行测量，保障了测量人员的安全。

　　4、应用范围广。三维数字化三维可视化可用于变电站的运维、管理及三维仿真培训等，而激光点云数据可用来电力巡线、塔杆倾斜度检查等方向应用。　　

三维可视化变电站三维激光建模操作流程

　　三维激光建模利用移动三维激光扫描仪等设备对变电站设备设施建构筑物进行激光扫描，采集物体表面的三维空间位置信息和纹理信息，然后利用 Cyclone、 Kubit 以及 PointCloud 等专业软件构建三维模型。

　　激光点云3D建模的方法有两种 ：一是点云数据表面模型制作 , 通过构造三角网格逼近扫描物体表面来构建实体的三维模型 ;二是几何模型制作 , 通过分割点云数据来提取实体的几何轮廓从而进行三维模型重建。第一种方法常用于复杂曲面的精细化表达，如地形模拟、佛像重建、古建筑保护等方面。变电站激光建模主要是通过第二种方法，即根据点云数据提取实体几何轮廓逆向3D建模。

　　随着输变电工程三维可视化设计技术的推广应用，更多新建变电站工程在设计过程中完成三维设计参数化3D建模，能够在工程验收时完成三维可视化设计成果的交付，并逐渐的替代几何实体3D建模的方式。但对于未采用三维设计的工程，以及对于展示效果和细节要求更高的场合，几何实体3D建模方式依然是行之有效的建模方法。设计图纸与现场不可能都完全吻合，生产运行的环节中要掌握精确的真实的现场情况，地面激光扫描三维激光建模是最佳选择。
